Полуавтоматическая агрегация · послойное считывание
Готовое решение для послойного группового считывания кодов маркировки, автоматического перемещения камеры по высоте и формирования агрегатов в системе «Честный ЗНАК».
Пост полуавтоматической агрегации с послойным считыванием предназначен для предприятий, где продукция послойно укладывается в групповые короба. Система автоматически считывает коды маркировки каждого сформированного слоя, контролирует их количество и формирует агрегат после достижения параметров, заданных в производственном задании.
Оператору не требуется поштучно сканировать потребительские упаковки или вручную перенастраивать положение камеры при переходе к следующему слою: после успешного считывания сервопривод автоматически перемещает групповую камеру на необходимую высоту для продолжения работы.
Программное обеспечение уровней L3 и L2 используется для создания и запуска заданий на агрегацию, проверки считанных кодов и их количества, а также формирования агрегатов.
Дополнительное программное обеспечение управляет автоматическим перемещением групповой камеры.
Сенсор: 6 Мп
Разрешение: 3072 × 2048
Максимальная скорость считывания: 90 кодов/с
Степень защиты: IP67

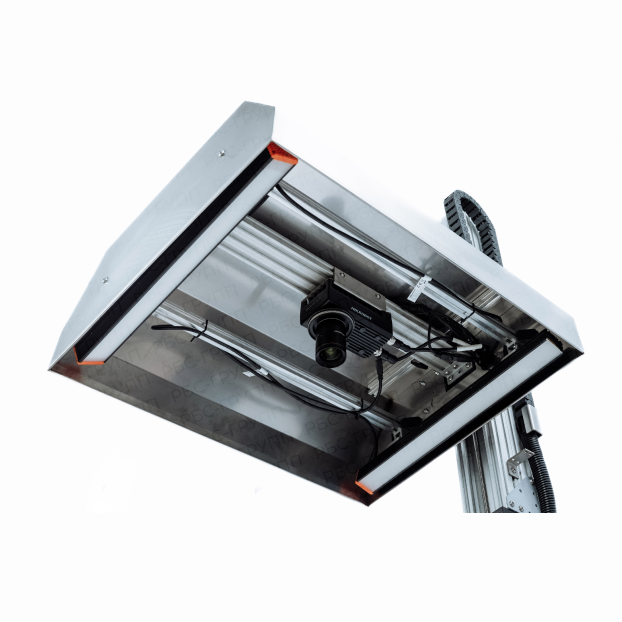

Сервопривод обеспечивает автоматический подъём групповой камеры на высоту следующего слоя после успешного считывания кодов текущего слоя.
Разрешение печати: 300 dpi
Метод печати: термотрансферная и прямая термопечать
Высокочувствительный CMOS-сенсор
Bluetooth 5.0
Устойчивость к падениям: до 1,5 м
Уровень звукового сигнала: 80 дБ
Цвета индикации: красный, жёлтый, зелёный
Программируемый контроллер
Процессор: AMD Ryzen 7
Оперативная память: 24ГБ
Объем SSD: 500 Гб
Диагональ: 19″-21″
Разрешение: 1920х1024
Сенсорный экран: проекционно-ёмкостной до 10 точек касания
При помощи программного обеспечения уровней L3 и L2 оператор создаёт задание и указывает требуемое количество кодов-вложений в одном агрегате.
Групповая упаковка устанавливается в зоне считывания кодов. Оператор вручную укладывает в неё первый слой потребительских упаковок.
После укладки слоя оператор нажимает кнопку или педаль. Групповая камера одним снимком считывает коды маркировки со всех потребительских упаковок текущего слоя. Система:
После успешного считывания текущего слоя групповая камера автоматически поднимается на высоту следующего слоя. Оператор укладывает следующий слой и повторно запускает считывание с помощью кнопки или педали. Цикл повторяется для каждого слоя.
Когда количество успешно считанных и провалидированных кодов достигает значения, указанного в задании, система формирует агрегат и автоматически печатает групповую этикетку.
При несоответствии кодов заданным параметрам, указанным в задании, оператору подаётся светозвуковой сигнал.
После формирования агрегата оператор вручную наносит напечатанную групповую этикетку на соответствующую групповую упаковку.
При необходимости дополнительные операции — получение информации об агрегате, изъятие кода маркировки из агрегата, расформирование и другие предусмотренные операции — выполняются беспроводным ручным сканером.
Такой сценарий сочетает послойную укладку продукции с групповым машинным считыванием кодов каждого слоя, автоматическим перемещением камеры по высоте, контролем общего количества провалидированных кодов и печатью групповой этикетки после формирования агрегата.
После укладки очередного слоя камера одним снимком считывает коды маркировки со всех потребительских упаковок текущего слоя.
Оператору не требуется последовательно считывать ручным сканером код каждой потребительской упаковки.

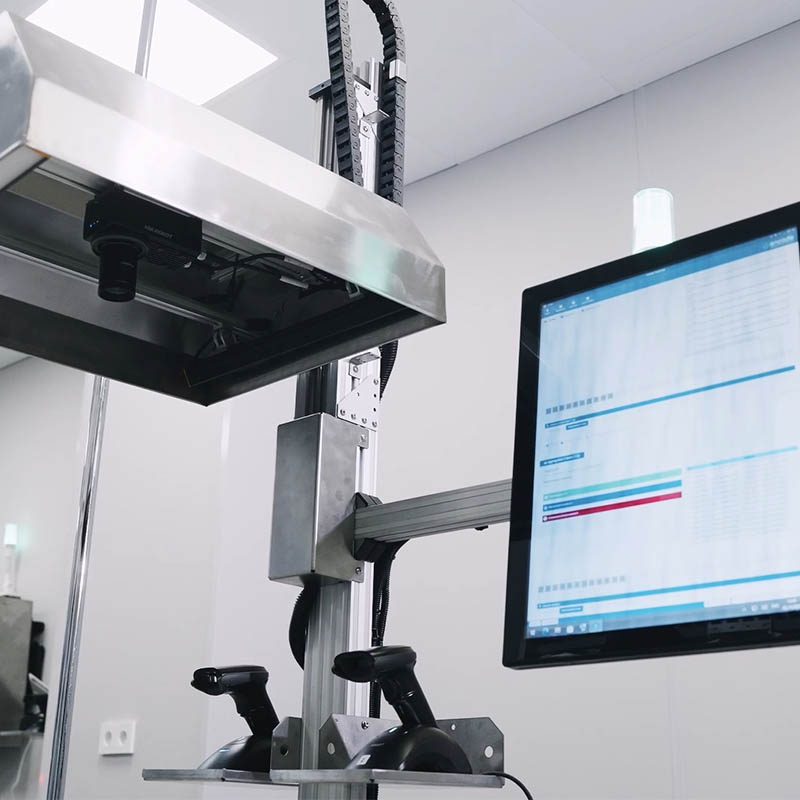

После успешного считывания слоя групповая камера автоматически поднимается на сервоприводе на высоту следующего слоя.
Система контролирует общее количество успешно провалидированных кодов и сопоставляет его с количеством, указанным в задании.
Агрегат формируется только после достижения требуемого количества провалидированных кодов маркировки.
После укладки очередного слоя оператор запускает считывание при помощи кнопки или педали. Цикл повторяется до полного формирования агрегата.
Если после комплектования групповой упаковки количество успешно считанных кодов меньше заданного, агрегат не формируется, а оператору подаётся светозвуковой сигнал.
После формирования агрегата система автоматически запускает печать групповой этикетки, которую оператор вручную наносит на соответствующую групповую упаковку.

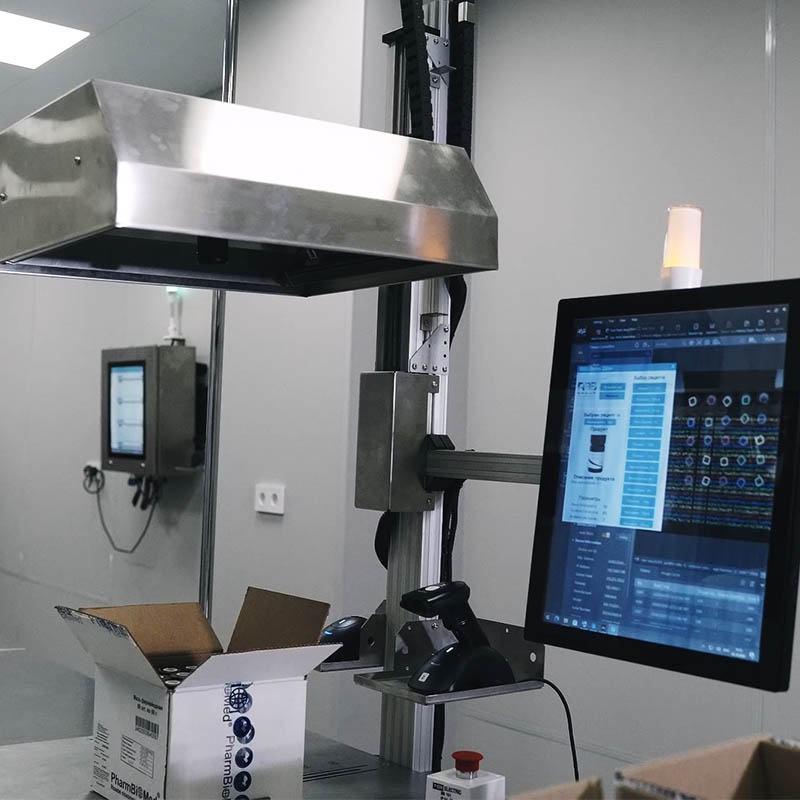

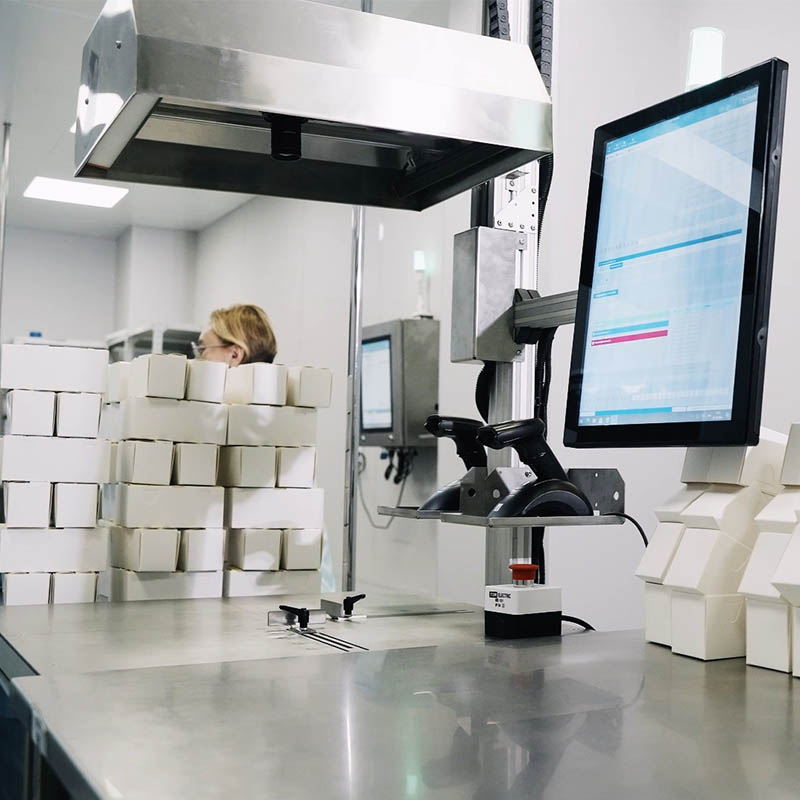

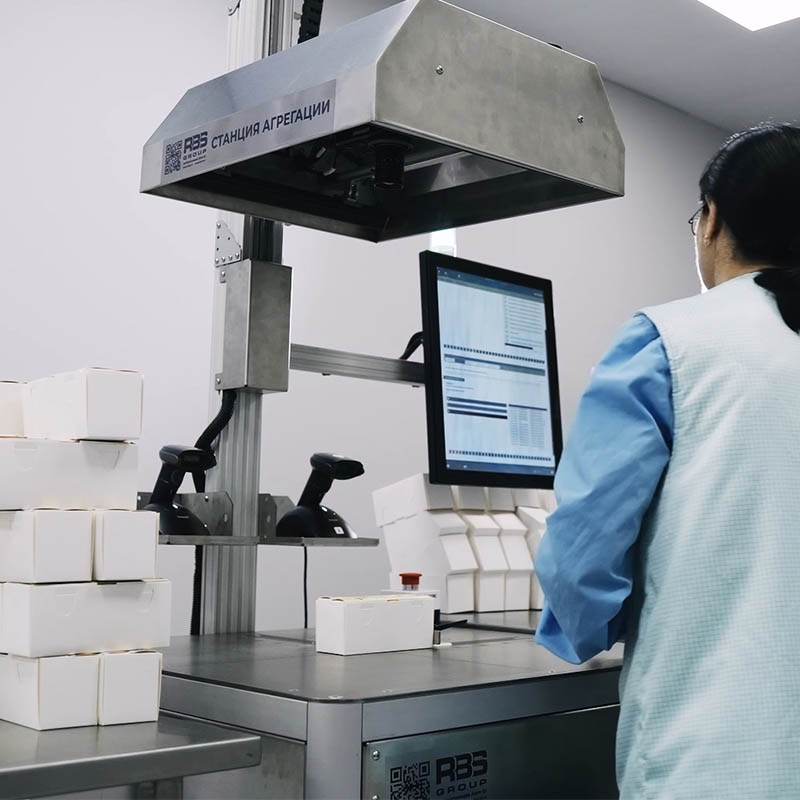

Пост полуавтоматической агрегации выполнен в виде единой мобильной конструкции: оборудование решения смонтировано непосредственно на стойке поста, а сама конструкция оснащена колёсными опорами. Это позволяет использовать пост там, где он необходим в текущий момент, сохраняя готовность оборудования к работе после перемещения.
Развитие решения
Пост можно расширить под задачи сериализации без полной замены или существенной переработки установленного оборудования.
Пост выполняет групповое считывание кодов маркировки, контролирует количество вложений и формирует агрегаты.
Для работы с продукцией с типографским способом нанесения кодов достаточно дополнить пост несколькими компонентами.
Пост превращается в многофункциональную станцию, объединяющую процессы сериализации и агрегации продукции в системе «Честный ЗНАК».
Альтернативное решение
Для предприятий, которым требуется послойное групповое считывание кодов маркировки, но автоматическое перемещение камеры не является обязательным, доступна более экономичная версия поста без сервопривода.
Принцип работы остаётся тем же: оператор послойно укладывает потребительские упаковки в групповую упаковку и после укладки каждого слоя запускает считывание кодов групповой камерой при помощи кнопки или педали. Основное отличие заключается в том, что после считывания очередного слоя высота камеры изменяется не автоматически, а вручную — при помощи ручного модуля перемещения.
Мы берём на себя весь проект: от анализа производственного процесса и подбора конфигурации оборудования до запуска поста, обучения персонала и дальнейшей технической поддержки.
Примеры внедрённых решений представлены в референс-листе РБС Групп.
Оставьте заявку, и мы рассчитаем стоимость внедрения, предложим конфигурацию оборудования и поможем запустить полуавтоматическую агрегацию кодов маркировки с послойным считыванием.
| Наименование | Цена | |
| Станция послойной агрегации на сервоприводе Цена за комплект: оборудование + ПО уровня L3,L2 + ПО управления сервоприводом |
Оставьте заявку для уточнения цены |
